Комплект лінійного електропривода для двостулкових воріт KIT R20/510 ROGER

Комплект лінійного електропривода для двостулкових воріт KIT R20/510 ROGER

           Комплект автоматики для двостулкових воріт вагою стулки до 400 кг і шириною стулки до 3,5 м. Електропривод R20/500, призначений для автоматизації двостулкових воріт, є лінійним приводом. Без електроживлення приводи розблокуються спеціальним ключем.
           Самоблокувальний редуктор надійно замикає ворота без встановлення додаткових замків. На випадок, якщо немає напруги в електромережі, для відкривання воріт вручну, передбачена міцна та зручна ручка розблокування, що відмикається персональним ключем.
Кінцеві вимикачі відкривання й закривання розміщені в пазу, зробленому у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування.
            Стартовий конденсатор і кінцеві вимикали скомтовані на клемній колодці всередині корпусу привода, унаслідок чого неабияк спрощуються всі електричні під'єднання. Штатний кабельний затискач дає змогу здійснювати безпечне та герметичне введення кабелю різного діаметра.
           Завдяки похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням у конструкції редуктора всього лише однієї передньої сходинки, що неабияк знижує масу приводу. Обертання двигуна через сталевий черв'як передається на шестірню ходового гвинта, виготовлену з бронзи. За такого поєднання конструкційних матеріалів істотно зменшується тертя, нагрівання та знос деталей.
              Сталевий п'ятизахідний ходовий гвинт із малим кроком нарізання, підданий прецизійному шліфуванню та загартуванню, підтримуваний двома кулькопідшипниками з боку редуктора та підшипником ковзання з протилежного краю привода, забезпечує рівномірне розподіл зусилля на контактній поверхні шарнірної втулки. Отже, реалізується виняткова плавність руху воріт і міцність конструкції.

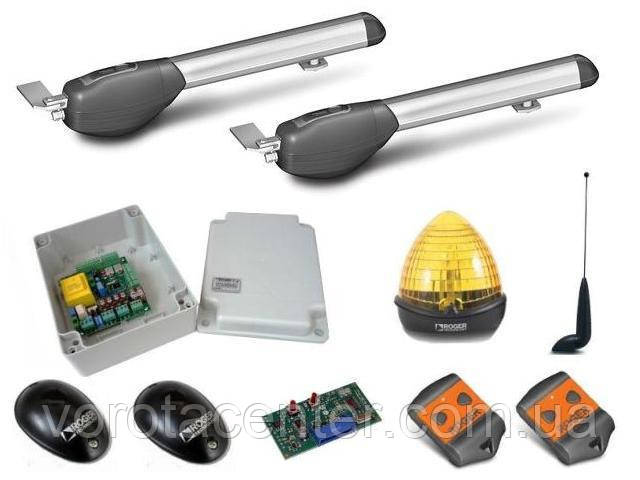

Склад комплекту:
•    привод R20/500
•    контролер Н70/200AC
•    фотоелементи R90,
•    приймач RX22/I
•    пульт ДК 2-х кан ТХ22 — 2 шт.
•    антенна R91
•    сигнальна лампа R92
